CPU-Z

Banyak pengguna komputer yang belum mengetahui spesifikasi komputer miliknya, teknologi dan jenis prosesor, atau memori, padahal informasi tersebut sangat penting saat mereka ingin meng upgrade beberapa komponen komputer. Dengan CPU-Z, kita bisa mendapatkan informasi lengkap mengenai komputer dengan cara yang mudah. Aplikasi ini bisa dijalankan langsung, tanpa instalasi.

Begitu dijalankan, CPU-Z bakal menampilkan informasi mengenai semua komponen yang terpasang di komputer. Di tab [cache], CPU-Z menampilkan informasi detail mengenai cache prosesor. Pada tab [motherboard], kita bisa melihat informasi mengenai motherboard, BIOS, dan kartu VGA.

Informasi mengenai memori, speed dan latency, serta modus kerjanya (single channel atau dual channel) bisa ditilik di tab [memory]. Sedangkan tab [SPD] menampilkan informasi mengenai produsen modul memori dan timing memori secara default.

Processor

Saat ini laptop saya menggunakan Processor Intel Core i3 330M
Processor terdiri dari tiga komponen, yaitu :
1. Control Unit (CU), berfungsi mengendalikan operasi yang dilaksanakan sistem komputer.
2. Arithmetic Logical Unit (ALU), berfungsi melakukan operasi aritmatika dan logika.
3. Register-register, berfungsi sebagai memori utama yang bekerja sangat cepat

1.MMX
Sebenarnya MMX adalah sebuah teknologi hasil karya perusahaan Intel. Pada awalnya, istilah MMX dikabarkan merupakan kependekan dari MultiMedia eXtension atau Multiple Math atau Matrix Math eXtension. Namun pihak Intel secara resmi menolak pengertian
tersebut, dan mengatakan bahwa MMX bukan singkatan apapun juga. MMX adalah trademarked (cap/merk dagang) Intel, yang mengandung pengertian atas peningkatan
prosesor dalam kompresi & dekompresi video, manipulasi gambar, enkripsi,
pemrosesan Input/Output.

MMX sendiri sebenarnya adalah sekumpulan instruksi SIMD. Dengan penerapan SIMD,
memungkinkan chip prosesor mengeksekusi perintah-perintah yang berulang-ulang
atau yang paralel secara cepat, terutama ketika prosesor menjalankan perintah yang
berhubungan dengan video, audio, grafik, dan animasi.

2. SSE (1, 2, 3, 3S, 4.1, 4,2)
Ke dalam SSE versi pertama, ditambahkan 70 instruksi baru yang digunakan untuk
pemrosesan grafik dan suara yang lebih baik daripada yang disediakan oleh instruksi
MMX. Selain menambahkan kemampuan kalkulasi pemrosesan MMX yang hanya dapat
menangani bilangan integer, SSE juga menambahkan kemampuan kalkulasi terhadap
bilangan floating-point, dan menggunakan unit SSE terpisah daripada menggunakan
FPU yang sama seperti yang terjadi pada MMX.

* Pencapaian resolusi yang lebih tinggi dan kualitas tampilan gambar yang lebih bagus
pada software-software grafis.
* Kualitas yang lebih tinggi untuk aplikasi multimedia, seperti encoding dan decoding
audio dan video MPEG2.
* Mengurangi beban kerja CPU untuk keperluan speech recognition.
* Meningkatkan akurasi serta respon yang lebih cepat ketika menjalankan aplikasi speech recognition

3. EM64T
Intel EM64T (Intel® Extended Memory 64 Technology) memungkinkan prosesor untuk
berjalan dengan kode 64-bit baru dan untuk mengakses memory yang lebih besar,
yang memberikan performa grafis yang hebat dan kecepatan proses data yang lebih
tinggi. Aplikasi media digital mendapatkan keuntungan dari Intel EM64T pada proses
video dan audio kualitas tinggi dan dan juga 3D rendering.

Multiplier
Angka multiplier bekerjasama dengan bus speed menentukan berapa cepat sebuah CPU
dijalankan. Multiplier 4.5 dipasangkan dengan prosesor pada bus speed 100 MHz akan
menghasilkan kecepatan CPU 450 MHz (4.5 x 100). Hampir seluruh prosesor baru
keluaran Intel sudah dikunci pada multipliernya sehingga hanya bisa dijalankan pada
multiplier tertentu. Bus speed merupakan ukuran yang independen dan dapat diubah-
ubah sehingga 4.5x100 dan 4.5x103 akan menghasilkan sebuah CPU yang berjalan
pada kecepatan yang berbeda (dengan catatan CPU tersebut sanggup dijalankan pada
kecepatan tersebut).

Bus Speed
Kecepatan Bus. Jumlah alur yang mampu dilaksanakan oleh sebuah pemproses dalam masa second. Satuan waktu ini diukur dalam unit juta arahan second yang disebut juga sebagai megahertz (MHz) atau juta kitaran second dan kebanyakan komputer memiliki bus berkecepatan diantara 100 hingga 133MHz. Sebuah bus berupaya meningkatkan prestasi komputer tetapi ia biasanya terikat dengan kelajuan pemproses. Contohnya processor Celeron menggunakan bus 66MHz, Pentium !!! 100/133MHz.

Cache

Cache memory adalah memory berukuran kecil berkecepatan tinggi yang berfungsi untuk menyimpan sementara instruksi dan/atau data (informasi) yang diperlukan oleh prosesor. Boleh dikatakan bahwa cache memory ini adalah memory internal prosesor. Cache memory ini berbasis SRAM yang secara fisik berukuran kecil dan kapasitas tampung datanya juga kecil atau sedikit. Pada saat ini, cache memory ada 3 jenis, yaitu L1 cache, L2 cache, dan L3 cache.

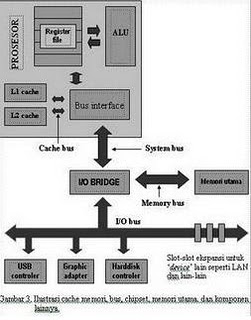

Letak cache memory
L1 cache terintegrasi dengan chip prosesor, artinya letak L1 cache sudah menyatu dengan chip prosesor (berada di dalam keping prosesor). Sedangkan letak L2 cache, ada yang menyatu dengan chip prosesor, ada pula yang terletak di luar chip prosesor, yaitu di motherboard dekat dengan posisi dudukan prosesor. Pada era prosesor intel 80486 atau sebelumnya, letak L2 cache kebanyakan berada di luar chip prosesor. Chip cache terpisah dari prosesor, berdiri mandiri dekat chip prosesor. Sejak era prosesor Intel Pentium, letak L2 cache ini sudah terintegrasi dengan chip prosesor (menyatu dengan keping prosesor). Posisi L2 cache selalu terletak antara L1 cache dengan memori utama (RAM). Sedangkan L3 cache belum diimplementasikan secara umum pada semua jenis prosesor. Hanya prosesor-prosesor tertentu yang memiliki L3 cache.

Cache memory yang letaknya terpisah dengan prosesor disebut cache memory non integrated atau diskrit (diskrit artinya putus atau terpisah). Cache memory yang letaknya menyatu dengan prosesor disebut cache memory integrated, on-chip, atau on-die (integrated artinya bersatu/menyatu/ tergabung, on-chip artinya ada pada chip).

L1 cache (Level 1 cache) disebut pula dengan istilah primary cache, first cache, atau level one cache. L2 cache disebut dengan istilah secondary cache, second level cache, atau level two cache.

Kecepatan cache memory
Transfer data dari L1 cache ke prosesor terjadi paling cepat dibandingkan L2 cache maupun L3 cache (bila ada). Kecepatannya mendekati kecepatan register. L1 cache ini dikunci pada kecepatan yang sama pada prosesor. Secara fisik L1 cache tidak bisa dilihat dengan mata telanjang. L1 cache adalah lokasi pertama yang diakses oleh prosesor ketika mencari pasokan data. Kapasitas simpan datanya paling kecil, antara puluhan hingga ribuan byte tergantung jenis prosesor. Pada beberapa jenis prosesor pentium kapasitasnya 16 KB yang terbagi menjadi dua bagian, yaitu 8 KB untuk menyimpan instruksi, dan 8 KB untuk menyimpan data.

Transfer data tercepat kedua setelah L1 cache adalah L2 cache. Prosesor dapat mengambil data dari cache L2 yang terintegrasi (on-chip) lebih cepat dari pada cache L2 yang tidak terintegrasi. Kapasitas simpan datanya lebih besar dibandingkan L1 cache, antara ratusan ribu byte hingga jutaan byte, ada yang 128 KB, 256 KB, 512 KB, 1 MB, 2 MB, bahkan 8 MB, tergantung jenis prosesornya. Kapasitas simpan data untuk L3 cache lebih besar lagi, bisa ratusan juta byte (ratusan mega byte).

Prioritas penyimpanan dan pengambilan data
Dalam mekanisme kerjanya, data yang akan diproses oleh prosesor, pertama kali dicari di L1 cache, bila tidak ada maka akan diambil dari L2 cache, kemudian dicari di L3 cache (bila ada). Jika tetap tidak ada, maka akan dicari di memori utama. Pengambilan data di L2 cache hanya dilakukan bila di L1 cahe tidak ada.

Lebih jelasnya proses baca tulis data yang dilakukan oleh prosesor ke memori utama dapat dijelaskan sebagai berikut:

Ketika data dibaca/ditulis di memori utama (RAM) oleh prosesor, salinan data beserta address-nya (yang diambil/ditulis di memori utama) disimpan juga di cache. Sewaktu prosesor memerlukan kembali data tersebut, prosesor akan mencari ke cache, tidak perlu lagi mencari di memori utama.

Jika isi cache penuh, data yang paling lama akan dibuang dan digantikan oleh data yang baru diproses oleh prosesor. Proses ini dapat menghemat waktu dalam proses mengakses data yang sama, dibandingkan jika prosesor berulang-ulang harus mencari data ke memori utama.

Secara logika, kapasitas cache memory yang lebih besar dapat membantu memperbaiki kinerja prosesor, setidak-tidaknya mempersingkat waktu yang diperlukan dalam proses mengakses data. Selengkapnya...
